一、產品概述

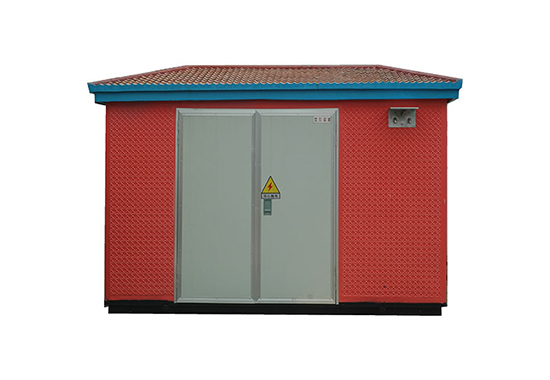

GYB 戶外箱式變電站（預裝式），是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電裝置，俗稱歐式箱變，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。
GYB戶外箱式變電站（預裝式），具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10~1/5，大大減少了設計工作量及施工量，減少了建設費用。在配電系統中可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。
本產品符合SD320《箱式變電站技術條件》和GB17467《高壓/低壓預裝式變電站》的標準。

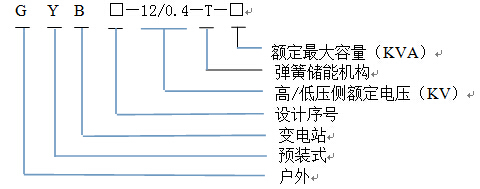

二、型號含義
三、使用條件
1、海拔高度不超過1000m。
2、周圍空氣溫度不高于+40℃,不低于-5℃，24h內平均溫度不超過+35℃。
3、地震強度不超過8度。
4、無經常性劇烈震動場所。
5、周圍空氣應不受腐蝕性或可燃性氣體等明顯污染。
6、安裝傾斜度不超過3度。
7、風速不超過34m/s（相應于圓柱表面上的700Pa）。
四、主要技術參數
|
序號 |
項目 |
單位 |
主要技術參數及指標 |
|
1 |
額定電壓 |
KV |
12/0.4 |
|
2 |
額定短時工頻耐受電壓(相間/斷口) |
KV/1min |
42/48 |
|
3 |
額定雷電沖擊耐受電壓(相間/對地) |
KV |
75/85 |
|
4 |
額定頻率 |
HZ |
50 |
|
5 |
額定總損耗 |
KW |
7.01 |
|
6 |
額定最大容量 |
A |
630 |
|
7 |
接地回路額定短時耐受電流及持續時間 |
KA/S |
20/1S |
