三、使用條件
1、周圍空氣溫度：-5℃~+40℃，并且24h內的平均溫度不得高于+35℃
2、海拔：不超過2000米。
3、相對環境溫度：日平均不大于95%，月平均不大于90%，應考慮溫度變化時有可能會偶然地產生適度的凝露。
4、無火災爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所。
5、 安裝傾斜度不超過5°
6、 運輸與儲存：-25℃~+55℃，在短時間內（不超過24小時）不超過+70℃
7、 如上述使用條件不能滿足時，應由用戶和制造廠聯系解決。
四、主要技術參數

額定絕緣電壓（V  AC）		660
額定工作電壓（V  AC）		380，660
頻率(HZ)		50（60）
額定電流（A）	水平母線	4000及以下
	垂直母線	1000
額定短時耐受電流（KA有效值/1S）		50/80
額定峰值耐受電流（KA）		105/175
功能單元（抽屜）分?jǐn)嗄芰Γ↘A有效值）		50
寬度		600、800、1000、1200
深度		800、1000
抽屜單元		1/2、1、2、3
防護等級		IP40
操作方式		就地、遠方、自動

五、結構特點

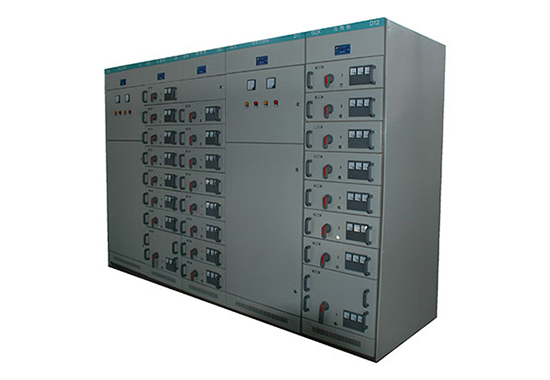

GCK的基本柜架為組合裝配式結構，柜架的全部結構件都經過鍍鋅、噴塑處理，通過螺釘緊固互相連接而成，再按需要加上門，擋板、隔板，抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有以下特點：
1、框架
a、柜架C型鋼材，利用聯角板定位，螺栓連接的無焊接結構，該種結構免除了焊接變形和應力，提高了安裝精度。
b、柜架及零部件安裝孔均實行模數化（E=20mm），使得柜架組裝靈活方便。
c、內部結構件采用鍍鋅處理，外部結構經磷化處理后采用靜電環氧粉末噴涂。
d、柜架結構分為三個室，即母線室、功能單元室及電纜室，各室之間采用鋼板進行分隔，各室的作用相對獨立，可防止事故擴散和便于帶電維修。
2、功能單元
a、功能單元分為饋電單元、電動機控制單元、公用電源單元。
b、功能單元室門與回路主開關的操作機構具有聯鎖裝置，主開關在合閘位置時室門不能打開。
c、主開關的操作機構可采用外加掛鎖鎖定在合閘或分開位置，可安全地進行設備的維修。
d、功能單元背面有主電路進出線插頭、輔助電路二次插頭及接地插頭，接地插頭使抽屜在分離、試驗、連接位置時，保證了保護電路的連續性。
e、功能單元隔室之間采用金屬板分隔，隔室中的活門，隨著抽屜的推進和拉出自動打開和封閉，使之在隔室不能觸及垂直母線。
f、功能抽屜單元規格分為：1/2單元、1單元、2單元、3單元。同類型抽屜單元具有良好的互換性。
3、母線系統
a、GCK母線系統采用三相五線制，水平母線裝于柜頂，N線既可以裝于柜頂，也可以裝于柜下部，PE線裝于柜下部。柜體后部裝設垂直封閉母線。
b、母線采用銅母線，機械強度高、散熱性好。
六、訂貨須知
用戶訂貨時應提供下列資料：
1、用戶需提供開關柜的一次系統圖、進出線方式及輔助電路控制方式。
2、用戶需提供開關柜的排列圖和配電室平面布置圖。
3、用戶需提供開關柜柜體的表面顏色。
4、其它特殊要求。
